1．雙日光燈接線方法
雙日光燈接線線路(戶外廣告雙燈管接法)見圖1。一般在接線時應盡可能減少外部接頭。安裝日光燈時，鎮流器、啟輝器必須和電源電壓、燈管功率相配合。這種線路一般用于廠礦和戶外廣告等要求照明度較高的場所。
圖1 雙日光燈接線方法(戶外廣告雙燈管接法)
2．直流電點燃日光燈
圖2所示為直流電點燃日光燈線路，可用來直接點燃6~8W日光燈。實際上它是由一個晶體三極管VT組成的共發射極間歇振蕩器，通過變壓器在次級感應出間歇高壓振蕩波，點燃日光燈。
線路中R1和R2為0．25W電阻，電容C可在0．1~1μF范圍內選用，改變C容量的大小，間歇振蕩器的頻率也會改變。變壓器T的N1和N2為40匝，線徑為0．35mm；N3為450匝，線徑為0．21mm。
圖2 用直流電點燃日光燈線路
3．快速啟輝器
用一只二極管和一只電容器可組成一只電子啟輝器，其啟輝速度快，可大大減少日光燈管的預熱時間，從而延長日光燈管的使用壽命，在冬天用此啟輝器可達到一次性快速啟動。
圖3 日光燈電子快速啟輝器
工作原理如圖3所示。其中，二極管的反向擊穿電壓選定在190V左右。開燈時，閉合開關S，電流某一半周(零線為正時)經鎮流器、燈絲、二極管給電容充電；另一半周時電源電壓與電容電壓疊加，擊穿二極管(因時間短，電流不很大，一般不會造成二極管損壞)，產生高壓，點燃日光燈管。在燈管點燃后，因兩端燈絲間的電壓降到50~108V，低于二極管的擊穿電壓，這時日光燈管便正常工作。
4．具有無功補償的日光燈
由于鎮流器是一個電感性負載，它需要消耗一定的無功功率，致使整個日光燈裝置的功率因數降低，影響了供電設備能力的充分發揮，并且降低了用電地點的電壓，對節約用電不利。為了提高功率因數，在使用日光燈的地方，應在日光燈的電源側并聯一個電容器，這樣，鎮流器所需的無功功率可由電容器提供，如圖24所示。電容器容量的大小與日光燈功率有關。日光燈功率為15~20W時，選配電容容量為2．5μF；日光燈功率為30W時，選配電容容量為3．75μF；日光燈功率為40W時，選配電容容量為4.75μF。所選配的電容耐壓均為400V。
圖4 具有無功功率補償的日光燈
5．日光燈四線鎮流器接法
四線鎮流器有4根引線，分主、副線圈，主線圈的兩引線和二線鎮流器接法一樣，串聯在燈管與電源之間。副線圈的兩引線串聯在啟輝器與燈管之間，幫助啟動用。由于副線圈匝數少，交流阻抗亦小，如果誤把它接入電源主電路中，就會燒毀燈管和鎮流器。所以，把鎮流器接入電路前，必須看清接線說明，分清主、副線圈。也可用萬用表檢測，阻值大的為主線圈。阻值小的為副線圈。正確接線法如圖5所示。
圖5 日光燈四線鎮流器接法
6．日光燈調光器
當貴客臨門、歡度節日、欣逢喜事時，希望燈光通亮；而在夏夜休息、觀賞電視、照料嬰兒時，則需要燈光微弱。為了實現這種要求，可使用調光器調節燈光的亮度。圖6是日光燈調光器線路。啟輝前應把亮度調至最大，以保證正常啟輝，啟輝后再把亮度調到需要的大小。VD1~VD4可選用5A/400V任何型號的整流二極管。
圖6 日光燈調光器
7．日光燈兼做電視機穩壓器

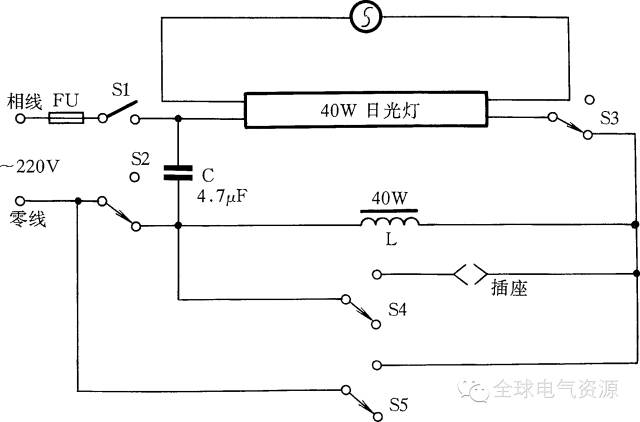

有些地方電網電壓很不穩定，致使電視機不能正常收看。如果將40W或30W日光燈線路略微改裝，就可以兼做電視機交流穩壓器，且不影響日光燈正常使用，線路如圖7所示。當需作為日光燈照明使用時，波段開關的兩組觸片S2、S3應處于接通位置，S4、S5處于斷開位置。S1為燈控制開關。如果要收看電視節目時，撥動一下波段開關，使S2、S3斷開，S4、S5閉合，日光燈的補償電容器和鎮流器就組成交流穩壓電路。合上S1就可以使交流電壓基本穩定在220V上。
該穩壓器除可供12英寸(1英寸=2.54cm)或者14英寸黑白電視機使用外，也可供35W以下的其他用電設備(但不宜用于電抗性設備)使用。在使用中，如果網路上的電壓低于180V，應加大日光燈的補償電容器容量，一般在電容C上再并聯一只2μF電容即可。電容器耐壓應在350V以上。
圖7 日光燈兼做電視機交流穩壓器線路
8．簡易的節能指示燈
在廚房、樓道或廁所里安裝的照明燈常常會忘記關滅，白白浪費電能。如果買一只指示燈串聯到電路中并安裝在醒目的地方，這個問題就可以得到解決。如圖8所示，指示燈與導線的連接采用錫焊，焊點與裸露的線頭要用絕緣膠布包好。
圖8 簡易的節能指示燈
照明燈功率為15W時用12V、0．15A的指示燈，為25W時用6．3V、0．15A的指示燈，為40W時用3．8V、0．3A的指示燈。
9．鎮流器線路
圖9 電子日光燈鎮流器線路
這種電子日光燈鎮流器能啟動8~40W類型的日光燈。用它組裝的日光燈不僅克服了低溫、低電壓不能啟動的弊端，而且亮度更高、省電，并提高了功率因數，延長了日光燈使用壽命。線路見圖9。
交流電源220V經二極管VD1~VD4作橋式整流后，在電容器C1上得到約280V直流電壓。直流電源一路經R2、L3、L4、燈管H的兩端燈絲、C6對C7充電，在此充電過程中，燈絲經電流被加熱；另一路經R1對C2充電。當C2上充電電壓達到雙向二極管VD6的轉折電壓(26~40V)時，VD6轉折導通，給開關功率管VT2的基極一個正向觸發脈沖，使VT2導通。VT2導通后，C7所充電壓通過日光燈管的一端燈絲、L4、L3、VT2、R6、C2、R1、C6，在燈管另一端燈絲形成放電，同時VD6截止。由于L1~L4同繞在一個磁環上，并且從接線極上確保了VT2導通則VT1截止，所以在放電過程結束的瞬間，L1和L2感應電壓極性會突然反向并形成正反饋，使電路翻轉，即VT1由原來的截止狀態變成導通，VT2則由導通變成截止。于是，直流電源就經VT1、R5、L3、L4、兩端燈絲及C6對C7充電。與此同時，R1再次向C2充電。當C2兩端電壓達到VD6的轉折電壓時，VT2再次導通，如此周而復始，形成串聯諧振。當啟輝電壓高達300~400V，燈管點燃后，由于串聯諧振回路失諧，燈管兩端電壓則降為正常工作電壓。
10．簡易閃光指示燈
圖10所示是一種簡單的閃光指示燈線路。當合上開關S時，電容充電，開始有很大充電電流通過繼電器KA線圈，KA吸合，這時電容繼續充電，電流逐漸減小，使KA釋放，各觸點立即復位，這時電容通過燈泡放電，燈亮，電容放電完畢，另一個周期又重新開始。這種線路可作為家用節日閃光燈，線路中的電容容量可選用2000μF，繼電器KA線圈直流電阻以700Ω為宜。
圖10 簡易閃光指示燈
11．路燈光電控制線路
這是一種簡單的光控開關電路，工作原理如圖11所示。當晚上(照度低)時，光敏電阻RH的電阻增大，VT1的基極電流減小直至截止，于是VT2也截止，VT2的集電極電壓上升使VT3導通，繼電器KA吸合，點亮路燈。早上天剛亮(照度高)，RH的阻值減小，使VT1導通，于是與上述過程相反，關閉路燈。繼電器KA為JRX-13F型。
圖11 路燈光電控制線路
電源變壓器采用次級輸出為12V的小型電源變壓器，功率約2VA即可。橋式整流器采用2CP10型整流管。
12．另一種光控路燈線路
JCG-KS是一個固態繼電器和一只光敏電阻RH組成的路燈自動控制器。由于固態繼電器的固有特性，照明燈泡能隨著自然光線的亮暗逐漸點亮，線路如圖12所示。
JCG-KS固態繼電器具有通斷速度快及壽命長等特性。當白天光敏電阻RH受到自然光線照射呈低電阻，JCG-KS輸出端⑤、⑥腳相當于開路，路燈EL1~ELn不亮。黃昏時由于天色變暗，RH阻值逐漸增大，當到達某一定阻值時，JCG-KS迅速導通，但由于自然光線是逐漸變暗的，一旦自然光很暗時，RH呈高阻值，JCG-KS全導通，路燈也就全亮了。
圖12 另一種光控路燈線路
元件選擇：RH選用亮阻≤1kΩ、暗阻≥1MΩ的硫化鎘光敏電阻器625A。JCG-KS可根據所接燈泡多少及功率大小來選擇，如驅動10只60W燈泡，則應選用10A、220V。
13．汽車轉彎閃光指示燈
當汽車轉彎時，方向指示燈一閃一閃地發光，指示轉彎的方向，以引起來往車輛及行人的注意。汽車轉彎閃光指示燈電路如圖13所示。電路的工作原理是三極管VT1、VT2組成無穩態電路，當開關S1合上后，無穩態電路開始工作，VT2不斷導通與截止，從而使繼電器KA不斷吸合與釋放，使指示燈電路接通和斷開，燈發出一閃一閃的亮光；S2合在“1”上時汽車左燈發光，S2合到“2”上時汽車右邊的指示燈發光。
圖13 汽車轉彎閃光指示燈
14．照明燈自動延時關燈線路
在走廊、門廳或樓梯口的照明燈開關旁邊，我們常見到貼有“人走燈滅”或“隨手關燈”字樣的提示紙條，可實際上很難真正做到人走燈滅，常常還是讓照明燈徹夜長明，既費了電，又縮短了燈泡壽命。圖34所示的電路可以有效地解決“人走燈滅”的問題。
線路中的S1~S4分別是設在四層樓單元樓梯上的開關，EL1~EL4四盞燈分別裝在四層樓的單元樓梯上。當人走進走廊里后，按下任何一個開關按鈕，四盞照明燈全部接通電源發光，照明一段時間；當人走進房間后，照明燈就會自動熄滅。
線路中的繼電器選用JRX-13F型，EL1~EL4燈泡選用15W為宜，調R1可改變延時時間。
15．樓房自動延時關燈線路
圖15所示為樓房走廊照明節電線路，當人走進樓房走廊時，按下任何一個按鈕，KT時間繼電器吸合，使KT延時常閉觸點閉合，照明燈點亮。然后行人開始行走，待走到室內后，延時常閉觸點經過了一段時間后打開，使走廊的燈自動熄滅。
圖15 樓房走廊照明燈自動延時關燈線路
電路中的延時繼電器選用JS7-3A或JS7-4A斷電延時時間繼電器，線圈電壓為220V。這種延時時間繼電器在線圈得電后延時觸點立即轉態動作，KT觸點閉合，然后在線圈失電后延遲一段時間才斷開。此方法簡單易行，非常方便。
16．自動延時照明開關
線路如圖16所示。二極管VD2~VD5組成電橋，其中一個對角線上的兩個接點接晶閘管VS，另一個對角線上的兩個接點引出接在原來的照明開關接頭上。當SB閉合時，在交流電源的一個半周時間，晶閘管VS導通，使電橋的對角線短接，因而照明燈亮；當SB打開時，電容C經R1、VD1向晶閘管控制極放電，使得通過晶閘管控制極的電流繼續保持，這樣照明燈在電容放電的一段時間內延時點亮，然后熄滅。
圖16 晶閘管自動延時照明開關
在裝試此電路時，若按下SB時，照明燈不亮，可重新選擇電阻R1的阻值。線路中晶閘管與二極管的型號由負載電流大小決定。
17．簡易流動閃光燈
圖17所示是一種利用電容充放電來延時控制繼電器吸合的閃光燈線路。
工作原理是：當按下按鈕開關SB時，電容C1充電，繼電器KA1吸合，觸點KA1-2接通，所連燈組點亮，同時觸點KA1-1將電容C2接通電源，電容C2充電。當松開SB后，由于C1放電，KA1仍保持吸合。過一段時間后，繼電器KA1觸點釋放，電容C2對KA2放電，致使KA2吸合，其觸點KA2-2接通，所連燈組點亮，同時觸點KA2-1將電容C3接通電源，經過一段時間后，KA2釋放。電容C3又通過KA2-1觸點對KA3放電，使KA3吸合，觸點KA3-2接通，所連燈組點亮，同時觸點KA3-1又將電容C1接通電源，使C1充電。以下過程相同。這樣繼電器依次接通、釋放，燈泡依次點亮、熄滅，就成了一種簡易流動閃光燈。
圖17 簡易流動閃光燈
18．廣告彩燈控制線路
大功率“流水式”廣告彩燈可以在商場、劇院、舞廳或其他建筑物上使用，使夜景顯得很美，特別是在節日使用時，更能增加節日的歡樂氣氛。
這里介紹一種元器件少、功率大、可同時點亮60只20W彩燈的線路，其燈光呈追逐式跳動閃光。線路如圖18所示，VS1~VS3組成相同的3個單元電路。當接通電源后，電源通過VD1、EL1、R1對C1充電，使A點電位升高。同理，B、C點電位也逐漸升高。由于電子元器件性能的差別，某一組雙向晶閘管會首先觸發導通。如C點電位升高使VS1首先觸發導通，EL1燈亮，電容C3經電阻R6向VS1放電，C點電位下降，而電容C1繼續充電，A點電位升高，一段時間后，VS2導通，EL2燈亮，VS1截止。這時電容C1經R2向VS2放電，A點電位下降，而C2繼續充電，B點電位升高，一段時間后，VS3導通，EL3燈亮，VS2截止。以下過程相同。這樣，燈泡按次序輪流發光，產生“流水式”廣告彩燈效果。
圖18 大功率“流水式”廣告彩燈控制線路
若燈泡亮滅時間不符合追逐要求，可適當改變C1~C3容量。
19．廣告霓虹燈線路
霓虹燈在近年來的戶外廣告中應用相當廣泛，它可發出五顏六色的光芒，可同時起到美化城鎮夜景的作用。霓虹燈工作時，通過霓虹燈變壓器提供輝光放電所需要的高壓，并限制燈管回路中的電流。常用的霓虹燈變壓器初級電壓為220V，電流在2A以上；次級電壓為15000V，電流為24mA。它一般能點亮長度為12m、直徑為12mm的霓虹燈管。線路如圖19(a)所示。
一般為了增加霓虹燈閃爍效果，常加有霓虹燈高壓轉動機或低壓滾筒。而高壓轉動機大致由線圈感應板、主軸、接觸片和固定觸頭組成。線圈通電后產生的磁感應帶動感應板，從而帶動接觸片轉動，依次接通各個霓虹燈管，使燈管EL1~EL3順次明暗變化，如圖39(b)所示。
圖19 廣告霓虹燈線路
還有一種低壓滾筒，是由交流電動機、圓筒、活動導電片和固定觸頭等組成的。交流電動機通電帶動圓筒轉動時，安裝在圓筒上的導電片依次與固定觸頭“Ⅰ”、“Ⅱ”、“Ⅲ”接觸，接通對應的霓虹燈變壓器T1~T3的電源，從而得到各種不同的明暗變化圖案。此方法實際應用較多，它可以控制多臺霓虹燈變壓器實現復雜的圖案。線路如圖39(c)所示。
20．光控聲控樓梯自動節電控制燈
光控聲控樓梯自動節電控制燈頭的開關線路如圖20所示。在控制線路中采用了一片六反相器集成電路CD4069，它體積小，便于安裝，調試也很方便。
圖20 光控聲控樓梯自動節電控制燈頭的開關線路
在工作時，220V交流電經VD1~VD4橋式整流，再通過電阻R1降壓和C1濾波，VD5穩壓，得到+5V直流電供控制電路用，在白天光電管2CU受光照呈低阻，將IC端子13限定為低電平，音頻信號不能通過，端子8為低電平，晶閘管得不到觸發電壓而被截止。燈泡不會亮。而到了晚上2CU因無光照而呈高阻，端子13的電平不再受2CU的限制。此時，當樓道有人走動通過響聲使壓電陶瓷片拾取聲音信號，再經U1的線性放大，由C4耦合給13端子，U3、U4的進一步整形，使端子10瞬時輸出高電平，經二極管VD6迅速對電容器C3充電，端子5高電平，端子6低電平，端子8高電平，晶閘管觸發導通，而使燈點亮。而后IC靠C1上的電荷維持供電15s左右，晶閘管再關斷，樓梯照明燈在夜間無聲響情況下自動熄滅。
21．單路閃爍燈串控制器線路
這里介紹一種簡單的單路閃爍燈串控制器線路，線路如圖21所示。它可以使燈串間歇閃爍，非常適用于家庭裝飾，店面開業等場所。
在電源接通電路后，當電容C2兩端電壓充至一定值時，電容C2就通過R2向晶閘管VS門極放電，使VS導通，燈串HL燈就會被點亮。當交流電過零時，VS關斷，燈滅，電容C2又重新開始充電，周而復始，從而形成超低頻振蕩，燈串就會閃爍發光。
電路中閃爍頻率主要由電阻R2與電容C2的時間常數決定，按圖中線路連接，燈串HL大約亮3s、熄3s，若要加快閃爍頻率可以減小電阻R2的阻值。
圖21 單路閃爍燈串控制器線路
在選擇元器件時，電容C1、C2選用CBB-160V型聚丙烯電容器。燈HL可采用市售燈串，總功率應控制在100W以下，如功率増大應使電路中選用電子元器件的承受工作電流值也相應增大。
22．觸摸開關控制照明燈線路
用晶體管單點觸摸開關控制照明燈線路如圖22所示。
圖22 用晶體管單點觸摸開關控制照明燈線路
在平時工作時，三極管VT3的集電極被穩壓二極管VD6鉗位在8V左右，三極管VT1~VT3均處于截止狀態，晶閘管VS因無觸發電流而處于關斷狀態，照明燈泡EL不亮。
在需要開燈時，只要用手觸摸電極觸摸片M，人體感應電壓會經電阻R5與電阻R4分壓后加在三極管VT3的基極，三極管VT3立即導通，8V直流電壓經三極管VT3向電容C2充電，晶體三極管VT2基極電位升高后導通，三極管VT1基極變為低電位而隨之迅速導通，電壓經三極管VT1向電容C1充電。當晶閘管VS的門極電壓達到開通電壓時，VS獲得正向觸發電流而開通，燈泡被點亮。
當人手離開電極觸摸片M后，電容C2中儲存的電荷通過R2向VT2的發射極放電，所以能維持VT2、VT1及VS的導通，電燈仍然點亮。直到電容C2上的電荷基本放完時，三極管VT2由導通轉為截止，VT1隨之截止。VS在交流電源波形過零時，因失去觸發電流而關斷，燈泡熄滅。
在線路中二極管VD5在電燈未點亮時可發出微弱的光，以指示開關位置，方便人們在暗處尋找開關。
23．急照明燈自動投入線路
公共及重要場所應急照明燈自動投入線路如圖23所示，在工作時，電力系統供電正常，二極管VD2單相半波整流，使電流繼電器KA通電，常開觸點1、2接通，二極管VD1半波整流電路經熔斷器FU1、FU2給12V蓄電池充電。
圖23 公共及重要場所應急照明燈自動投入線路
如在公共及重要場所一旦正常供電停止，繼電器線圈斷電釋放，常閉觸點2、3接通，12V/15W應急燈則由12V蓄電池供電并保障照明。待電力系統恢復正常供電后，電流繼電器KA重新吸動，應急照明燈熄滅，蓄電池又恢復到充電待用狀態。
24．LED廣告牌裝飾燈光線路
LED廣告牌裝飾燈光線路如圖24所示，它主要由電源電路、光控電路和LED顯示電路組成。電源電路由降壓電容器C1、整流二極管VD、穩壓二極管VZ和濾波電容器C2組成；光控電路由光敏電阻器RG、電阻器Rl、晶體管VT和晶閘管VS組成；LED顯示電路由整流橋堆UR、電阻器R2、電容器C3和數百只發光二極管串并聯組成的VL電路。當220V交流電壓經電容C1降壓、二極管VD整流、穩壓管VZ穩壓及電容C2濾波后，產生+7．5V電壓，作為光控電路的工作電源；另一路經UR整流、電阻R2限流降壓及電容C3濾波后，驅動LED發光。
圖24 LED廣告牌裝飾燈光線路
在白天，光敏電阻器RG受光照射而呈低阻狀態，VT因基極為低電平而處于截止狀態，其發射極無觸發電壓輸出，VS不導通，電容C3兩端無電壓，發光二極管串VL不發光。到了夜晩，RG的阻值變大，VT獲得工作電壓而導通，其發射極輸出的觸發電壓使VS導通，發光二極管串VL點亮。電路如果需要LED廣告牌白天也工作，則可將光敏電阻RG換成一只阻值為500kΩ以上的固定電阻即可。
25．冷庫照明線路
這里介紹一種在冷庫常采用的用時間繼電器控制冷庫照明的線路，線路如圖25所示。
圖25 冷庫照明線路
