欧美成人黄色网_欧美精品久久_国产在线一区二区三区_免费视频久久久_亚洲二区视频_欧美大片免费高清观看

ＤＹ－Ｌ系列達因筆可以準確的測試出塑料薄膜之表面張力是否達到試筆的數(shù)值。令使用者清楚的了解此塑料薄膜是否適合于印刷，復合或鍍鋁。有效的控制質量及減少因材質不合格所造成的工具延誤。而且ＤＹ－Ｌ系列達因筆并不僅限于塑料薄膜，還可以測試其他平面材料的表面張力。

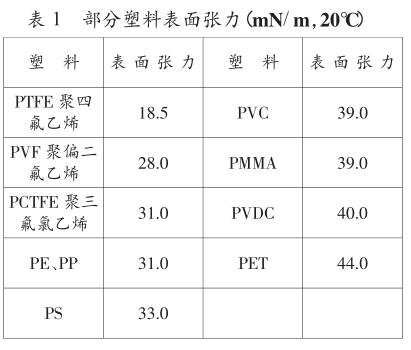

一般來說，薄膜基材形成墨滴、涂層和其表面的能量相關。如果基材表面的能量低于所涂測試液的表面的張力，則形成珠點和畫線收縮（如圖中１所示），這就是所謂的潤濕。大多數(shù)塑料基材的原始表面張力都比較小，幾種聚合物的原始表面張力大致如下：

通常用作油墨溶劑的表面能為：乙醇２２ｍＮ／ｍ、醋酸乙酯２４ｍＮ／ｍ，而配制油墨需要加入樹脂、粘結料、顏料、助劑后，表面張力一般要在３８－４２達因左右。塑料表面張力數(shù)值與成型溫度、降溫速度、添加劑和是否處理都有關系，所以彩印常用的ＢＯＰＰ薄膜在印刷前要進行電暈處理，使其表面張力不能小于油墨的表面張力，這樣才能達到潤濕，如圖１。

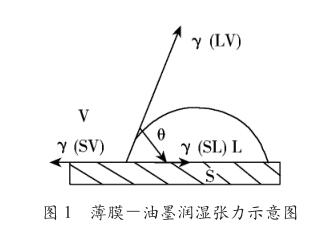

圖中θ是潤濕角。顯然，當θ＞９０°則因潤濕張力小而不潤濕；θ＜９０°時則潤濕；而在θ＝０°時，可以完全潤濕。可以看出，薄膜的表面張力最少要在３８達因以上，才能讓其與油墨的潤濕角小于９０°，做到潤濕，這樣印刷效果才比較好。

如果要薄膜的表面張力進一步加大，或者油墨的表面張力降低印刷效果會不會更好呢？

所謂潤濕角為零行不行呢，可以準確的說，拋開成本和物理上的可行不論，理論上那樣一點點油墨會鋪滿整張薄膜，各種顏色會混在一起，再也看不見圖案了。

對多數(shù)薄膜來說，在印刷前測試薄膜的表面張力，要求達因筆在３６－４０達因／厘米之間。而尼龍要求５２達因／厘米左右，ＰＥＴ要求４８達因／厘米左右配備達因筆。

使用方法：使ＤＹ－Ｌ達因筆垂直于薄膜平面，加上適當?shù)膲毫Γp輕在薄膜表面上畫一條線（見圖２）。一般需要３支相鄰型達因數(shù)的達因筆。

分析結果

１、畫線很平均地分布，不起任何珠點，則說明該薄膜表面張力，高于達因筆上所標出的指數(shù)，這種情況可以印刷。

２、畫線慢慢地收縮，則說明該薄膜表面張力，稍低于達因筆上所標出的指數(shù)。這種情況印刷效果不好。

３、畫線立即收縮，并且形成珠點，則說明該薄膜表面張力，很低于達因筆所標出的指數(shù)。這種情況不能印刷。
