• 關鍵詞：                                                                s7-200plc                                                                水處理                                                                奧越信

• 摘要：本文介紹基于兼容西門子S7-200 plc的HDRS水處理設備遠程監控系統。

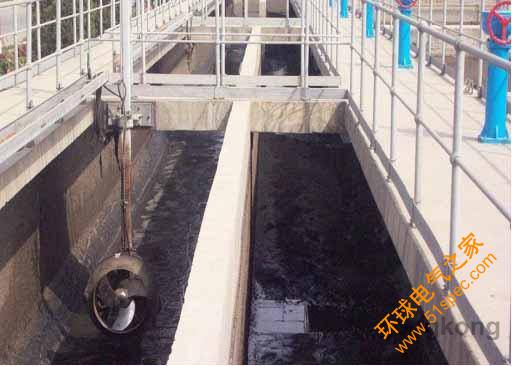

一、項目概述

項目名稱：基于兼容西門子S7-200 plc的HDRS水處理設備遠程監控系統

根據與客戶溝通，得到項目需求如下：

1、監控點為200余個

2、實現污水處理設備參數的遠程采集

3、實現設備程序遠程上下載

4、實現對水泵等設備的遠程控制

5、兼容多種品牌PLC（主要型號為奧越信-兼容西門子plc S7-200）

6、實現PLC本地化操作，實現遠程組態

二、系統概述

系統實現目標：

1、實現對PLC數據的遠程監控。

2、實現對PLC的本地化操作。

3、實現對PLC參數的遠程修改。

4、實現對PLC固件的遠程更新及程序遠程的上下載。

5、無需購買其他平臺軟件，依靠PLC本身自帶軟件或客戶自有組態，來實現PLC本地化操作。

6、兼容不同品牌PLC。

7、兼容不同接口PLC。

8、安全通訊，VPN專用安全通道，謹防數據泄漏。

9、設備性能穩定，支持?jǐn)嗑€重連、異?；謴?fù)、系統的自監控。

10、以太網、wifi、3G等多種通訊方式結合，適合各種復雜環境。

11、設備體積小巧，軌道安裝。

系統架構

基于3G通訊技術的水泵遠程監控系統的基本架構如下圖：

在本系統中，HTN-PLC-RM遠程通訊安全網關作為整套系統的“被監控端”，操作平臺配合組態王軟件作為本套系統的“監控端”，遠程安全密鑰與VPN服務器連接，VPN服務器與HTN-PLC-RM遠程通訊安全網關連接形成系統數據通訊的“專用安全通道”。

其中，遠程通訊網關通過HTN-PPI-P協議轉換器與兼容S7-200PLC連接，實現遠程通訊網關對兼容西門子plc S7-200數據的采集以及對PLC運行狀態的在線監測，再采用3G通訊技術，通過“專用安全通道”將采集到的數據傳輸至“監控端”。從而實現“監控端”對“被監控端”實時數據采集及實時開關等PLC本地化操作。
