發布日期：2022-07-14 點擊率：55
FOTRIC電力行業熱像儀，共有4個系列，分別是FOTRIC 350X云熱像、FOTRIC 350、FOTRIC 268D、FOTRIC 320系列。
依據電力行業標準《帶電設備紅外診斷應用規范》要求，采用熱像儀對帶電設備進行紅外診斷時，大體分為一般檢測和精確檢測兩種方式。
一般檢測，是用熱像儀對電氣設備表面溫度進行較大面積的巡視性檢測。精確檢測，是用檢測電壓致熱型和部分電流致熱型設備的表面溫度分布去發現內部缺陷，對設備故障作精確判斷。
精確檢測相比一般檢測，需花費更多數據處理成本和時間，且需具備豐富的經驗和專業的故障判斷能力。因此，精確檢測的成本更高，實施頻率較低。
這兩種檢測方式，FOTRIC電力行業熱像儀，都有型號能滿足。本期著重和大家分享的是FOTRIC 350X云熱像，因為它具備精確檢測的專業能力，并能提高一般檢測和精確檢測的工作效率，是帶電設備紅外診斷的理想工具!

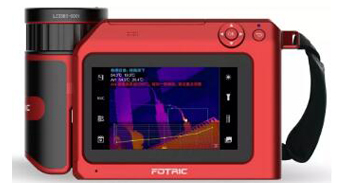

▲FOTRIC 350X云熱像
1
“慧”快十倍，提升效率輸、配、變電三大塊，每次檢測任務重而雜，數據多而亂。比如打印派工單、依靠紙筆記錄熱像照片編號，照片導入電腦逐一分析，再撰寫報告，這種流程花費大量時間成本，且保存的檢測數據未被有效管理，最終淪為沒有價值的無效數據。
而FOTRIC 350X云熱像將徹底改變這種狀況，依托熱像大數據管理系統——PdmIR，自動實現設備與檢測數據的關聯存儲，完全剔除了派工單打印、編號記錄、照片診斷分析、照片分類保存、制作報告等耗費大量數據處理成本的環節，與傳統熱像儀相比，工作效率提高了10倍。

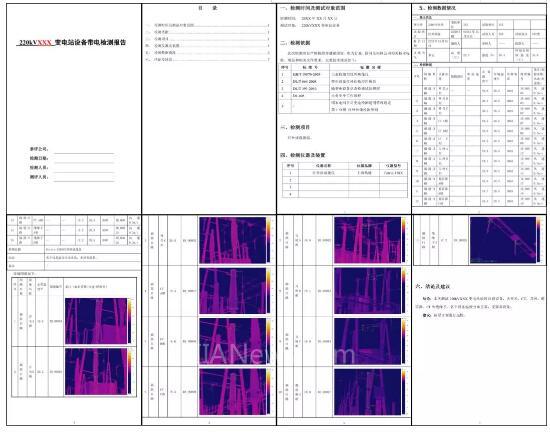

最為重要的是，FOTRIC 350X云熱像內置報告功能，只要用戶提供報告的標準模板，就可以導入大數據管理系統內，快速制作批量報告。同時，制作的報告，包含了封面，前言，表頭，目錄，等一切信息，完整且實用。
2
“慧”管理，化繁為簡FOTRIC 350X云熱像，通過本機內置設備臺賬，依據臺賬建立檢測任務;或通過接入電力用戶的PMS臺賬列表，將臺賬信息導入云熱像。避免紙質工單反復確認環節，現場人員也不能再隨意檢測，而是按照臺賬順序規范測試，不再發生漏測、錯拍等現象。

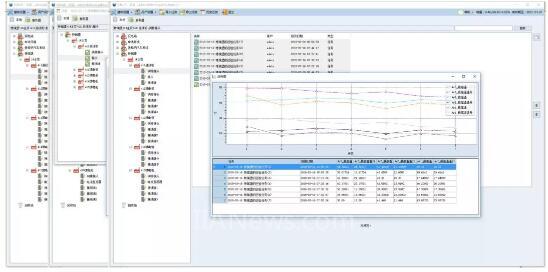

▲檢測數據管理
FOTRIC 350X云熱像，在電子化管理設備臺賬、檢測任務之外，還可以高效管理檢測數據，基于樹狀結構的設備臺賬，為用戶提供檢測任務數據統計、工作報表展示、數據查詢、圖像分析、歷史趨勢分析等豐富的數據管理功能。
3
“慧”診斷，自動進行電力設備種類多，缺陷判定法則復雜，部分缺陷需要多次計算方可得出定論，甚至有些缺陷因為閾值極小，極易導致漏判。
FOTRIC 350X云熱像“慧”診斷功能，通過內置需要的電力導則，并在現場拍照時自動調用診斷，幫助用戶在現場及時發現缺陷，也免去了背誦電力導則、查詢導則，甚至繁復計算的工作。
例如復合絕緣子、瓷絕緣子、氧化鋅避雷器這類電壓致熱型設備，一般相對溫升1K至2K就定為重大缺陷，不能根據溫度值來判斷設備是否故障，而是根據其對應點溫升值的差異來判斷。

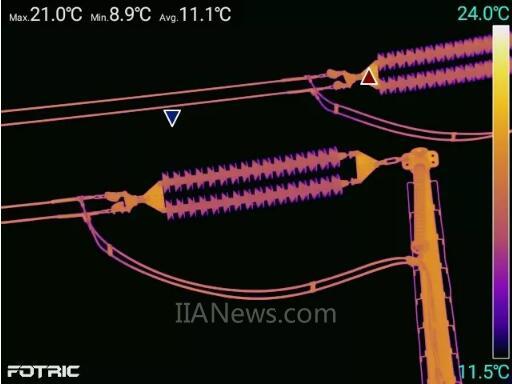

▲FOTRIC 350X云熱像拍攝絕緣子熱像圖
這對現場人工判斷來說，是一種極大的挑戰，而FOTRIC 350X云熱像通過智能算法得出相對溫差，并調用診斷規范進行判斷，檢測現場即可給出設備“正常、一般缺陷、嚴重缺陷、緊急缺陷”等診斷結論，再自動給予方案建議。降低了用戶的使用成本和學習成本，大幅提升檢測效率。
4
“慧”預測，未雨綢繆設備的缺陷大多不是一蹴而就的，都有一個緩慢的發展過程，存在一定的缺陷發生規律。為此，FOTRIC350X云熱像“慧”預測功能，將設備多次的拍攝結果存儲下來，形成歷史溫度曲線，通過分析曲線趨勢，告訴我們設備真實的發展規律與運行狀態。

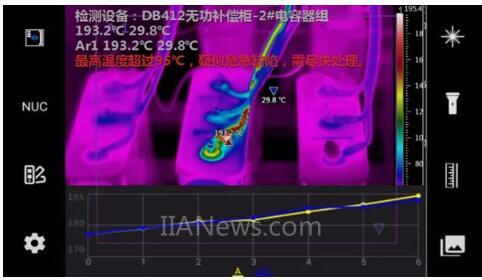

▲FOTRIC 350X云熱像提供溫度數據、熱分布圖、診斷結果、歷史趨勢
除了基礎的“時間-溫度”曲線，還內置了多種不同的分析模式，如“時間-溫升”曲線、“負荷-溫升”曲線等等。在多個維度幫助用戶探究設備的發展規律，在實際生產中利用這些數據，例如為停電檢修的決策提供事實依據和數據支撐。
以上，FOTRIC 350X云熱像，“慧”快十倍、“慧”管理、 “慧”診斷、“慧”預測四大功能，幫助用戶進行數據管理、智能診斷和趨勢預測，提高十倍工作效率，為用戶以極小的投入構建基于大數據的智慧運維體系。是時候將熱像儀升級成云熱像了!
