傳感器的應用目的是對不同環境下的不同被測物進行可靠檢測,為了充分的發揮傳感器的功能,我們需要對其參數的設定有足夠的了解,本文將為大家梳理一下傳感器常見的幾種設定方法。

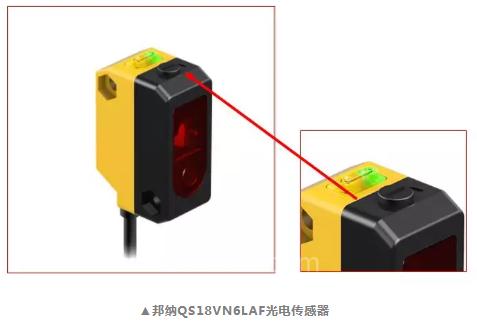

1、單圈旋鈕調節
調節方法:旋鈕順時針調節將增大傳感器的動作閾值。應用場合:被測物與背景的對比度非常明顯。
2、多圈旋鈕調節
調節方法:旋鈕順時針調節將增大傳感器的動作閾值,與單圈旋鈕相比,多圈調節能獲得更高的靈敏度。
3、單按鍵設定
調節方法(靜態):
長按按鍵2-4秒進入Teach模式;
將傳感器對準被測物,然后按一下按鍵;
將傳感器對準無被測物情況下的背景,然后按一下按鍵。
調節方法(動態):
長按按鍵超過4秒進入Teach模式;
將傳感器對準運動中被測物,然后長按按鍵,多次學習被測物有/無的不同狀態;
松開按鍵。
4、多按鍵設定
調節方法:
多按鍵的傳感器通常會有兩個按鍵,“+”鍵和“-”鍵;
“-”鍵用于靜態情況下的參數設定,方法與單按鍵類似;
“+”鍵用于動態情況下的參數設定,方法與單按鍵類似;
傳感器支持通過“+”鍵和“-”鍵來對傳感器的動作閾值進行微調;
傳感器的其他模式,例如輸出延時,LO,DO等,都可以通過“+”鍵和“-”鍵來進行調整。

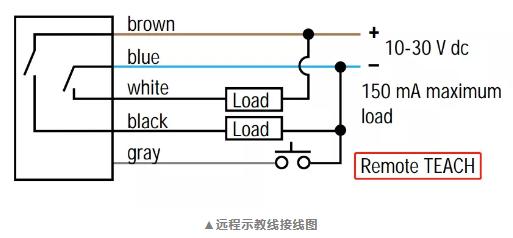

5、遠程示教設定
在以下幾個場合需要使用到遠程示教線來替代按鍵完成參數設定:
● 傳感器的安裝空間有限,無法使用按鍵;
● 客戶需要通過后臺控制器來實現傳感器的參數切換;
● 為了防止現場按鍵誤操作,需要對按鍵進行鎖定/解鎖。
調節方法(以QS30LD為例):
靜態示教
● 將傳感器對準被測物,然后通過遠程示教線輸入1個低電平脈沖信號;
● 將傳感器對準無被測物情況下的背景,然后通過遠程示教線輸入1個低電平脈沖信號。
按鍵功能鎖定/解鎖
通過遠程示教線連續輸入4個低電平脈沖信號。
恢復出廠設置
通過遠程示教線連續輸入8個低電平脈沖信號。

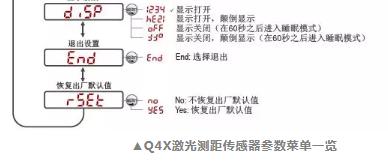

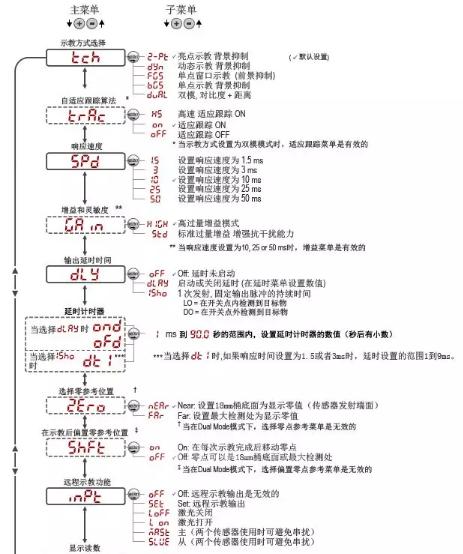

6、顯示屏菜單設定
針對高端的傳感器而言,涉及功能的參數較多,無法僅靠按鍵組合來完成設定,所以需要菜單選擇的方式來完成參數設定。
通過菜單可實現多種設定模式,例如兩點示教,窗口示教,前景示教,背景示教,動態示教。與此同時,菜單顯示功能方便用戶對實時檢測值進行觀察,并對參數進行優化。

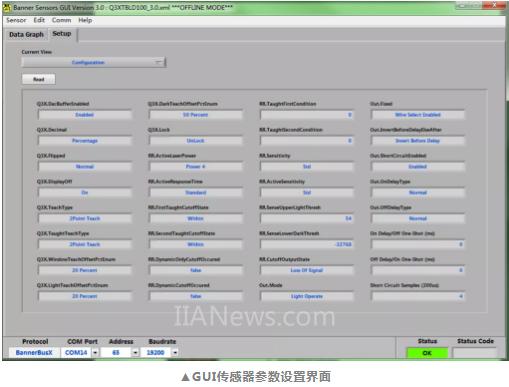

7、GUI軟件設定
為了更準確,快速的實現參數設定,或者對傳感器參數進行備份和復制,某些傳感器還具備軟件設定功能,用戶借助安裝了GUI軟件的電腦,可以對傳感器參數進行配置。

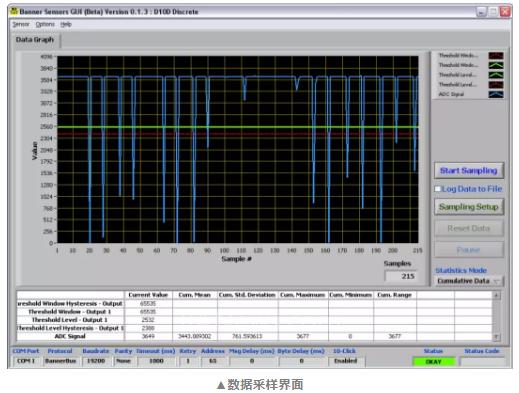

借助GUI軟件,用戶還能夠實現抓取傳感器的實時測量數據曲線。

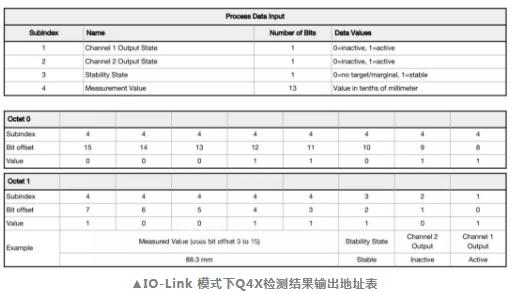

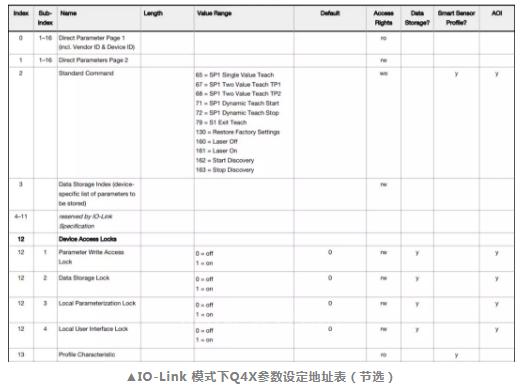

8、IO-link設定
IO-link接口標準能夠實現數秒內完成對傳感器參數的配置和切換。在IO-link 的系統架構下,后臺能夠對傳感器的配置參數和硬件信息進行集中在線診斷和控制,從而最大的發揮傳感器/執行器的智能特性。
