一 系統概述
現有的監控管理設備主要有視頻監控、紅外感應和磁感應等，監控方式主要分主動型和被動型兩種。現有的監控設備雖各有千秋，但應用于貴重物品監控管理都存在明顯的弱點。比如，視頻監控信息量龐大，傳輸和儲存成本較高，監控方式被動，而且不具備異常事件偵測和報警功能，需要專門人員無間斷巡視監控器，紅外監控受環境影響很大，監控的紅外線可以被避讓，磁感應門則主要用于出入口的進出人員。
近年來，隨著RFID技術的迅猛發展，該技術正被廣泛應用于農業、工業、物流、公共交通和各種服務等領域，RFID技術具有數據存儲量大、可讀可寫、穿透力強、讀寫距離遠，讀寫速度快、使用壽命長、環境適應性好等特點，而且是唯一可以實現同時識別多目標的自動識別技術，將RFID技術應用在剃須刀、手機、電腦及涉密資產等貴重物品的監控管理中，大大提高了系統對貴重物品的監管程度。在貴重物品出現狀態異常時，能實時獲取信息，從而及時地采取措施以避免造成嚴重的危害和損失。
上海仁微電子科技有限公司是一家專注于射頻識別（RFID）產品研發和生產的高科技專業公司。致力于向社會提供先進的、成熟的有源RFID產品、半有源RFID產品與技術解決方案。
公司將RFID技術引入柜臺貴重物品管理系統，為貴重的柜臺商品綁定RFID標簽，結合安裝在柜臺上的RFID識別設備用來監測、控制和跟蹤貼標的貴重物品，實現快速盤點、實時跟蹤及銷售的智能管理。從而對柜臺貴重物品產品的進出和銷售過程進行全方位的跟蹤和記錄，用自動化和準確高效的新方法取代了繁瑣和低效的人工管理和條碼掃描模式。并能做到短距離離開柜臺（3~5米）報警，未能取得授權情況下，破壞或解除RFID標簽與貴重物品的綁定報警。
二 系統設計思想與特點
2.1 系統設計思想
1、柜臺貴重物品入庫：購入柜臺貴重物品后，將柜臺貴重物品信息綁定RFID電子標簽，將貼有標簽的柜臺貴重物品進行包裝，放入到指定的展示柜上。
2、產品上架：將展示柜上的所有柜臺貴重物品信息動態顯示在屏幕上，實時顯示展示柜上的柜臺貴重物品信息（需配備平板電腦，直觀顯示）。
3、高級消費體驗：
● 快速定位：能夠自動篩選所需產品，并進行柜臺定位。引導消費者去指定地點鑒賞。
● 持續服務：通過已售柜臺貴重物品標簽提高售后服務的速度和質量。
4、實時監控：使用柜臺貴重物品盤點器可以用來監測、控制和跟蹤貼標的柜臺貴重物品首飾，實現快速盤點、實時跟蹤及智能銷售管理。
5、店面防盜：在銷售、轉移、托運或安全補貨過程中有任何異常操作，系統都會發出警報。
6、數據挖掘：根據客戶每次的購買業務或查詢業務，進行自動分析。
2.2 系統特點
1、快速盤點：柜臺貴重物品盤點器自動讀取標簽，并上傳后臺數據庫。
2、實時跟蹤：實時監測每一件柜臺貴重物品的取出或放回時間，并提供超時警報。
3、高級消費體驗：客戶鑒賞柜臺貴重物品時，系統會顯示柜臺貴重物品信息和實時檢測柜臺貴重物品。
2.3 系統建設的效應
1、加速盤點速度。
2、加強柜臺貴重物品安全。
3、銷售管理智能化
4、便于數據挖掘和決策支持。
三 系統總體介紹
3.1 系統原理
基于 RFID技術的柜臺貴重物品監控管理系統主要有T737型雙頻防盜標簽、射頻監控設備（雙頻報警主機）、計算機通信網絡以及系統管理軟件組成。
3.1.1 RW-T737雙頻防盜電子標簽
RW-T737電子標簽
RW-T737電子標簽安裝圖
RW-T737電子標簽安裝實例
電子標簽內設有一個唯一電子編碼，作為數據載體用于唯一標識貴重物品信息，它體積小，可以粘貼在貴重物品上，并有防拆報警功能。
3.1.2 射頻監控設備（雙頻報警主機）
雙頻報警主機RW-R815L
R815L雙頻報警主機具有射頻讀寫、數據存儲與通信和異常報警功能，任務是監控其可識別范圍內的電子標簽，實現對電子標簽的讀寫和存儲，以及通過通信網絡與監控管理中心進行數據交換，當標簽出現異常情況時，及時發出報警信息。
3.2系統總體結構
圖1 基于RFID技術的柜臺貴重物品監控管理系統
應用該系統時，首先要將每個貴重物品用電子標簽進行標識，將該電子標簽粘貼到貴重物品上，并給具有合法拿取物品的管理人員登記和發放一個電子標簽卡，用于標識管理人員的身份，然后將貴重物品放置在雙頻報警主機有效監控范圍內的指定位置上，并建立起貴重物品與存放位置之間的對應關系。系統工作時，雙頻報警主機內的低頻觸發激活器連續不斷發射低頻激活信號，激活貴重物品上的電子標簽，電子標簽把信號再發射出去，有效識別范圍內的2.4G讀寫器將收到該標簽以2.4G頻段發射的數據包，解析出該數據包中的標簽ID號和激活器編號以及RSSI值后立刻上傳到上位機電腦。當貴重物品上的標簽被移出2m外，激活器發射的信號不能激活標簽，相對應讀寫器也讀取不了標簽信息，聲光報警裝置進行報警。以便及時發現異常和采取措施。
3.3 產品包裝與各部件說明
3.3.1 產品包裝說明
R815型雙頻報警主機一臺、18V電源適配器一個、帶延長線的蜂鳴器1個、備用粘貼雙面膠貼若干片、水性筆1支（用于按壓標簽的復位按鈕）。
另外隨機配發T737S型雙頻防盜標簽40枚（同一展柜使用的防盜標簽，每枚都確保是唯一的ID號）；用戶使用手冊1份、合格證1份。
3.3.2 各部件功能定義
1. 防盜標簽上按鍵及功能說明
1) 復位按鈕
位于標簽正面（刻有BRAUN標志上方）的小圓孔部位，使用配套的水性筆筆尖或回形針等工具可按下該復位按鈕。（該復位按鈕與報警主機上的各功能按鈕配合使用可實現多種組合用途），切記不要將左邊的LED指示燈方孔當成了復位按鈕孔。
2) LED指示燈與蜂鳴器發音孔
LED指示燈位于標簽正面的復位按鈕左邊4mm處的方孔內。切記不要將此小方孔當成了復位按鈕孔，更不能用工具去碰觸。
蜂鳴器發音孔位于標簽背面ID號的右上角。
3) 防拆開關
位于粘貼扣中央，啟用防拆功能后如果非正常拆除粘貼扣則會觸發主機和標簽雙重報警。

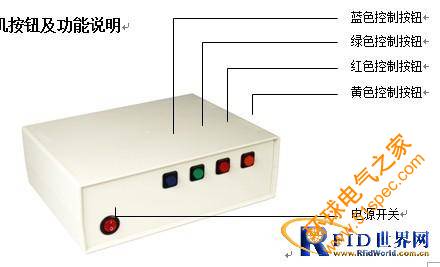

2. 報警主機按鈕及功能說明
1) 電源開關
左下角的圓形紅色按鈕，按下為開機（紅燈亮起），彈起為關機（紅燈會熄滅）。
2) 控制按鈕
位于報警主機正面面板上，包括藍、綠、紅、黃共四個方形按鈕。
3) 電源插孔
位于報警主機背部，黑色插孔。配套使用18V直流電源。
4) 蜂鳴器插孔
位于報警主機背部，不銹鋼插孔。配套使用帶的延長線的蜂鳴器。
5) 報警音量調節旋鈕
位于報警主機背部，可按需調節主機報警聲大小。
3.4 安裝步驟
3.4.1清理展柜上原有的有線防盜系統
1) 請將原有的有線報警系統的主機以及各種連接電線從剃須刀下方的夾層中全部清理出來。
2) 從剃須刀上清理掉原有的粘貼扣（掛繩等）。上述清理掉的物品請放置在其他柜臺內，按公司隨后規定另行處置。
3.4.2報警主機的安裝步驟
1) 將報警主機擺放到最佳安裝位置。
垂直方向上的最佳安裝高度：為柜門內最上面一層儲物空間的隔板上。
水平方向上的最佳安裝位置：為全部剃須刀分布范圍的中間點部位。如果柜臺是2節并排或呈L型布局，那水平方向上的安裝位置應該是2節柜臺的中間點部位。
特別說明：報警主機殼體上面不要放其他金屬物品。比如：待售的剃須刀
2) 將蜂鳴器延長線末端的3.5”音頻接頭插入報警主機背后的圓形金屬插孔內。待標簽全部啟用測試后再將延長線末端的蜂鳴器選好合適的位置粘貼固定下來（延長線末端的蜂鳴器上貼有雙面膠，可粘貼到柜臺內部或外部夾層內的任何合適位置）
3) 將電源適配器插入報警主機背后的黑色塑料插孔內，按線長度選好附近的電源插孔插入接通電源（若線長不夠可加裝一個帶延長電線的電源插板）。隨后用透明膠帶將電源線固定到柜壁上。
3.4.3 防盜標簽的安放步驟
首先請將所有需粘貼防盜標簽的剃須刀的待粘貼部位(剃須刀上不帶博朗LOGO的那個面)用棉簽或紙巾醮點酒精擦拭除去表面油污，放置5分鐘風干后待用。（若不除去表面油污可能會導致防盜標簽粘貼不牢）。然后將各標簽上的粘貼扣緊貼到剃須刀表面合適的位置，再執行下面的操作。
1) 啟用一枚新的防盜標簽
按下報警主機的黃色（其他3個按鈕處于彈起狀態），然后用筆尖壓下防盜標簽正面上的復位按鈕，直到聽到主機蜂鳴器“嘀————”長鳴一聲并且標簽的蜂鳴器也“嘀－嘀－嘀……”連續響起超過3聲后松開。（說明標簽已被激活啟用，且功能正常）。
2) 測試該標簽的實際監控距離（測試時四個按鈕都要彈起，也就是處于上班狀態）
將該新標簽帶離報警主機2.5米外超過3秒鐘，如果標簽和報警主機都響起報警聲，說明該新標簽已順利啟用，并且符合使用要求
3) 然后再按照上述防盜標簽的a）項安裝步驟安裝好下一枚新標簽。
3.5 日常基本操作
3.5.1 上班正常使用

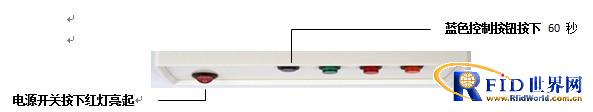

按下報警主機左下角的電源開關，然后按下藍色控制按鈕（其它三個按鈕彈起），等待60秒鐘以后彈起藍色按鈕，如果報警主機不響，則啟用報警系統成功。否則繼續按下藍色按鈕一段時間后彈起，直到報警主機不響為止。
（此是四個按鈕都彈起，也就是說進入了上班監控模式，此時最好拿一個標簽到2.5米外測試一下確定報警主機和標簽是否都能有效響起）
3.5.2 下班關閉報警系統
請將報警主機上的綠色按鈕按下（其它三個按鈕彈起）60秒后，關閉左下角的紅色電源開關，讓紅色電源燈熄滅即可。如果關掉電源后標簽還在響；再打開電源開關等待一會后關掉電源直到再無標簽在響，再將綠色按鈕彈起即可。
3．6 詳細操作說明
3.6.1 如何啟用一枚未曾使用過的新標簽
當有新的剃須刀需要用防盜標簽監控，或者原有防盜標簽需要替換成新的防盜標簽時，請先將標簽上的粘貼扣緊貼到剃須刀表面合適的位置，再執行下面的操作。
1) 啟用該標簽
按下報警主機的黃色按鈕（其他藍色綠色紅色藍3個按鈕處于彈起狀態），然后用筆尖壓下防盜標簽正面上的復位按鈕，直到聽到主機蜂鳴器“嘀————”長鳴一聲并且標簽的蜂鳴器也“嘀－嘀－嘀……”連續響起超過3聲后松開。（說明標簽已被激活啟用，且功能正常）。
2) 測試該標簽的實際監控距離
將該新標簽帶離報警主機2.5米外超過3秒鐘，如果標簽和報警主機都響起報警聲，說明該新標簽已順利啟用，并且符合使用要求。
3.6.2如何停用一枚正處于使用中的標簽
1) 停用該標簽
首先按下報警主機的紅色按鈕，然后用筆尖壓下防盜標簽上的復位按鈕直到報警主機“嘀————”長鳴一聲并且標簽的蜂鳴器也“嘀－嘀－嘀.....連續響起超過3聲后松開。（這時標簽恢復到初始休眠狀態）。
2) 從剃須刀表面剝離該標簽
將該標簽黑色的粘貼扣輕輕地從剃須刀表面剝離下來，將該標簽另行存放在離主機3米外盡可能遠一些的地方。留下備用或者返修。
3.6.3 如何恢復一枚正處于上班狀態中的防拆異常標簽
1) 確定標簽是否防拆異常
若遇到某標簽響一聲，標簽LED燈閃爍一次；報警主機響4聲，且報警聲持續不斷，那就說明該標簽的防拆功能檢測異常（粘貼不牢或曾松動過），請將該標簽黑色的粘貼扣按緊或直接更換該標簽粘貼扣上的雙面膠，然后重新粘貼到剃須刀上的合適位置。
2) 對標簽進行防拆復位操作
讓報警主機處于開機狀態，按下主機上的綠色按鈕，15秒鐘后標簽自動防拆復位，直到標簽不再發出“嘀－嘀－嘀……”響聲后彈起報警主機上的綠色按鈕；再按下藍色控制按鈕1分鐘啟用標簽（這個動作相當于進行下班模式和上班模式的組合操作）
3.6.4 如何清除一枚已丟失或者超過10秒鐘都接收不到無線信號的標簽
1) 確定標簽是否屬于超時收不到信號
如果出現標簽被盜或者離開主機識別范圍超過10秒以上、標簽工作異常無信號等3種情形，特征是報警主機持續響起報警聲無間斷。請按下面b)步驟處置。
2) 清除超時10秒以上收不到信號的標簽
請按下報警主機上的藍色；綠色；紅色和黃色按鈕，20秒鐘后，報警主機將自動清除該類標簽。隨后彈起藍綠紅黃四個控制按鈕，防盜主機將進入正常上班狀態，開始監控余下的標簽。
3.6.5如何排查出一枚較易引發報警的標簽
如果報警主機在正常工作狀態下發出報警聲，則可以根據下面兩種方法排查到引發報警的標簽：
1) 如果報警主機和標簽都在持續發出報警聲，那么請直接循著標簽蜂鳴器聲音直接找到正在鳴響的標簽；然后根據主機的報警聲音種類判斷該采取何種處置方法。
2) 如果報警主機和標簽所發出的報警聲屬于間斷性的或者偶發性的，但是足以影響到日常工作；那么可按下列步驟操作：
請讓主機持續工作一段時間（半小時以上）；
如果期間有報警聲產生但是不便一下子找到引起報警的標簽，則可以用筆尖等工具依次按下每張標簽上的針孔復位按鈕；
如果按下某標簽按鈕時，報警主機發出蜂鳴提示聲，請用筆記錄下該標簽的ID號碼和主機的提示聲次數（一次沒記清可再次按下該標簽按鈕，主機將再次發出提示聲）；
當所有使用中的標簽都按過復位按鈕后，就能找出是哪些標簽在該期間引發過報警。可將其中較多引發報警的標簽更換成新的標簽。
3.6.6 遇上商場突然停電而引發標簽報警的處置方法
1) 如果只是短暫停電，那么來電后只要打開主機電源開關就恢復正常工作狀態，標簽也就不會再響。
2) 如果停電時間過長，那么標簽蜂鳴器響超過60秒鐘就會進入休眠狀態不會再響。
3) 等到恢復供電后，打開藍色按鈕1分鐘后恢復到正常工作狀態。
3.6．7 防盜標簽內置電池的更換方法
1) 當一枚標簽的電池電壓下降到設定下限值后，將會通過主機和標簽的提示聲反映出來（報警主機響2次和標簽LED每秒都會閃1次）。
2) 首先將報警主機休眠后關閉電源，然后用小型十字螺絲刀松開該防盜標簽背后的螺絲，沿螺絲部位的接縫剝開正反外殼，用螺絲刀推出舊電池（注意不能傷及邊上的繞線電感），換上一顆CR2032型的扣式鋰電池，裝好外殼上緊螺絲即可。
四 柜臺防盜標簽安裝圖樣
1
