12V直流電機高轉矩電子調速器

直流電機在應用中需要隨時具有高轉矩輸出能力，無論處于低速，還是高速運轉。例如鉆孔、打磨、掘進等，電機必需具備高低壓運轉的最大力矩輸出。

常用的線性降壓調速無法達到這一要求，電機空載與加載狀態其轉速并不與工作電壓成正比，如果空載即需要低速運轉，那么加載后往往無法工作。

這里介紹一種專為大范圍轉矩變化的直流電機調速而設計的電路，根據電機的工作電流變化來判斷其加載狀態，從而對電機轉速作出自動調整。

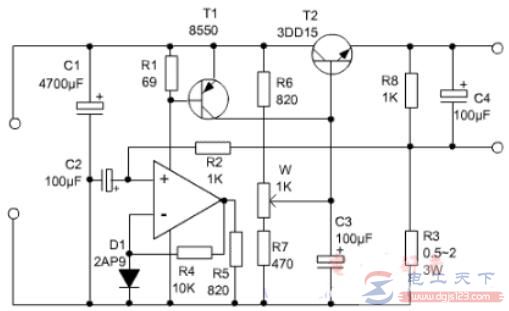

以12V小型直流電機為例，以下是電路圖：

電路中，IC接成門限放大器，三極管T2通過R6、W和R7分壓后提供偏置，調節電位器W，可設定電機空載時的電壓，即空載轉速。

當電機加載后，由于電流增加，功率電阻R3上的電壓超過0.2V時，IC的3腳電壓高于2腳電壓，運放輸出高電平，此時T1飽和導通，隨即T2也飽和導通，電源電壓直接加到電機上。

當電機由重載轉為空載時，電流迅速下降，T1截止，T2又回到初始工作狀態，維持空載設定轉速。
