巴斯夫催化劑化工集團是全球領先的環境和工藝催化劑供應商。除了用于汽油和柴油機動車(如客車、卡車、公交車、工程和越野車輛等)的尾氣催化轉換器外，巴斯夫還生產“PremAir”臭氧破壞催化劑，該產品噴涂在散熱器上，可將臭氧轉化為純氧。這些產品的制造工藝非常復雜，并且對操作人員有許多危害。例如，不同生產部門會用到機器人和氣動機器部件或旋轉分度臺，需要對這些設備與人體接觸的部件進行精心處理，以免對操作人員造成傷害。同時，還必須對系統進行防護，以防止人員未經授權進入。在人身防護方面，操作人員與設備的人機界面尤其需要根據標準進行防護。例如，物料閘門通常需要滿足DIN EN 13849-1標準的PL d要求(PL - 性能等級)。按照相關負責人的觀點，巴斯夫催化劑公司正在考慮的解決方案過于復雜，并且工程設計的自由度過低。他們最終從位于萊恩費爾登的工業安全技術專家安士能找到了合適的安全解決方案——MGB安全系統。MGB安全系統能滿足巴斯夫催化劑公司的所有要求，同時符合相應標準。選擇MGB安全系統的另一個原因是該系列產品單個型號即可安全防護公司的所有區域。由于MGB安全系統除兩個按鈕以外還集成了一個緊停按鈕，因此可省去檢修區域通常必需的控制面板，而這可極大減少相關的布線和安裝工作。在催化劑生產中的門保護方面，巴斯夫催化劑公司僅對過程保護有要求。使用安全門鎖并非出于安全原因，主要目的是使設備運行不受干擾：不能讓每個工作人員都能把門打開，并中斷生產。

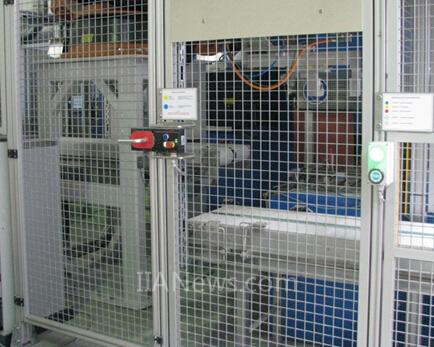

圖1：在巴斯夫催化劑公司，MGB安全系統防止生產過程因門把手誤操作而停止
確保工藝順序順利進行是解決方案的首要側重點
只有當按鈕被按下時，控制系統才會發送信號中斷生產并將門打開。生產過程中斷后，安全門鎖會馬上打開，然后工作人員可進入受保護區域。由于生產中斷后機器設備停止運動，因此在生產區域內的人員無任何危險，無需特別的人身防護。安士能基于上述要求對安全開關進行了修改，允許不使用安全門鎖監控功能。修改完成后，安全輸出僅在門開啟后才會關閉，而非安全門鎖解鎖后馬上關閉。該功能現在已成為所有MGB系統的標準功能。這可節省寶貴的生產時間，尤其是在相互關聯的系統中：因?yàn)樯a(chǎn)過程只有在門被打開后才會停止，而非在安全門鎖關閉(這種情況通常集中發生)后馬上停止。在MGB系統上有一個位于門內側的紅色手柄。如果有人被鎖在門內，他可以隨時按下手柄將門打開，而不論系統狀態為何。這一逃生開門功能還可隨時進行改裝。而其他解決方案在安裝時必須考慮到該功能需求。MGB系統的按鈕可根據個性化要求進行編程，因此，系統可靈活用于滿足各種工廠需求。無論是進入請求、重置還是其他功能，所有功能都可在現場進行靈活的單獨設置(例如通過PLC)。這對于備件庫存非常有利，因?yàn)樗鑲浼?shù)量更少。如果現有控制器仍不足以滿足某些出入門的需求，可通過附加按鈕模塊隨時在控制系統上加裝最多6個控制器。按鈕模塊與MGB直接連接，僅需一根電纜和一個電纜入口即可。為簡化用戶操作，集成按鈕的顏色均經過調整，以符合巴斯夫催化劑公司的現有規范。可通過簡單的貼標簽牌方式對按鈕的功能進行說明，且標簽牌與按鈕帽可完美貼合。MGB系統的另一個優點是，同樣外觀的MGB系統可用于巴斯夫催化劑公司需要確保人身安全的其他生產部門，例如煙塵過濾器的涂裝車間。與上述的過程保護不同，這種情況下安全輸出將在安全門鎖失效后立即關閉。

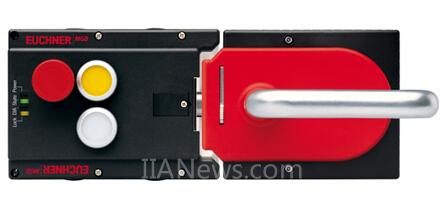

圖2：安士能MGB安全系統可與幾乎所有的安全評定單元或安全控制系統連接
增強外殼可確保在嚴苛環境中的使用
催化劑生產車間的環境要求MGB系統擁有出色的穩固性。為了確保在該工業環境中無故障運行，安士能采用玻璃纖維增強塑料和金屬嵌件對裝置受力較大的零件進行了保護。安全系統安裝所需工作很少，只需將手柄單元和相對單元各自通過兩個螺釘簡單地固定到側面上。集成擋塊還可防止門向內擺動開啟，因而無需特意進行額外設計。“我們兩家公司的合作非常順利。定制解決方案的快速實現使得我們?cè)谂c安士能首次接觸后不到一年的時間里就完成了訪問系統改造。”巴斯夫催化劑公司機械和安全工程部門的Kai Schmitz在描述與安士能公司的合作時說道。
安士能 –不僅僅是安全
A brief profile: EUCHNER GmbH + Co. KG
EUCHNER GmbH + Co. KG in Leinfelden is an international family business and employs more than 600 staff worldwide. Fiveteen sales subsidiaries, of which nine are in Europe, four in Asia and two in North and South America, cover the world along with 24 authorized sales offices. The Swabian company is managed by Mr. Stefan Euchner. Switchgear has been developed at EUCHNER for more than 60 years. These devices are used primarily in the field of mechanical engineering. The company has a leading position in safety products. EUCHNER safety switches monitor the position of safety guards on machines and installations electro-mechanically and electronically with a high degree of reliability.
